UE5にBlenderアニメーションを読み込む時に確認したい事

2025年3月12日

当ページのリンクには広告が含まれています。

ヨシコフ

Blenderで作成したキャラクターアニメーションがUE5で読み込めない！！
毎回毎回ノイローゼ！！

みなさんはそんな現象に陥っていませんか？

Blenderで作成したアニメーションを読み込んだ時のエラーは作った人の数ほどケースバイケースなので、全てを網羅はできませんが、少なくともワタクシが毎回よく陥るエラーと対処法については、記事に残していこうと思います

今回使用したバージョンは下記の通りです

Blender4.1（英語版）
UE5.2.1（日本語版）
※本来ならアプリを英語版に統一しないと気持ち悪いですね

UE5に読み込む前のBlenderデータの準備

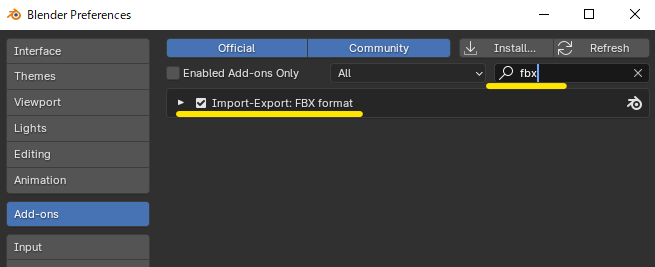

①FBXデータを出力できるようにアドオンにチェックを入れる

UE5にアニメーションデータを読み込むにはFBXファイルで出力する必要があります

Blenderのデフォルト設定ではFBXファイルは出力できないので、アドオンを有効にしましょう

アドオン名：Import-Export:FBX format

ヨシコフ

検索窓に[FBX]と入力するとヒットします

②Transformをリセット

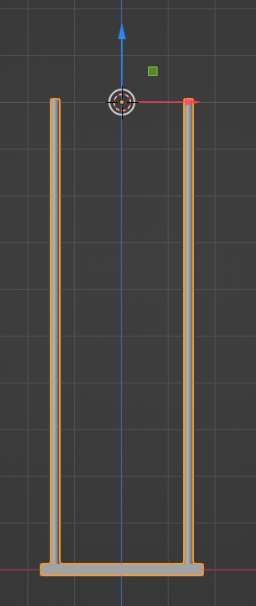

作成したアニメーションデータの位置情報をリセットし、位置がXYZ=0cmにいるようにしましょう

リセット方法は3つあります

ショートカット：（メッシュ選択）Alt+G

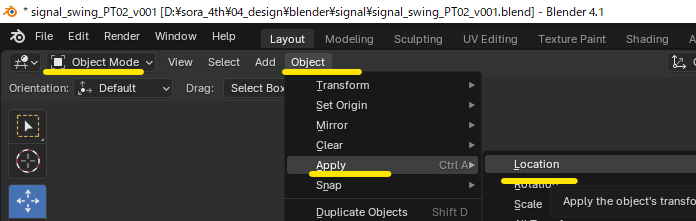

オブジェクトモード⇒メッシュ選択⇒オブジェクトモードメニューバー[object]より[Apply]⇒Location選択
objectPropertiesのLocationの値を0

0からズレているために、UEに読み込んだもののあっちに行ってる事はよくあります

この時のモデルの向きも重要です

Zが上
Xが右
-Yが中央

ついでにこの時、メッシュのRotationも0になるようにしてください
※やりかたは[Transformをリセット]と同じで、位置ではなく回転を選びます

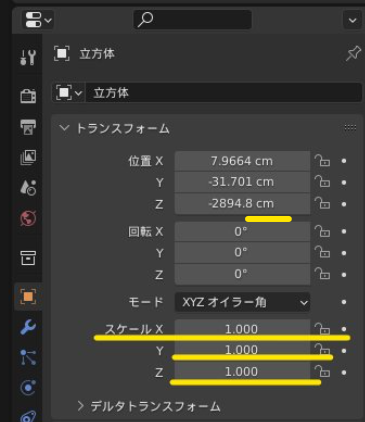

③Scaleを1 Positionの単位を1cm

Blenderでも他のDCCツールでも必要な手順となります

とりあえず③を丸暗記していてください
やりかたは[Transformをリセット]と同じで、位置ではなくスケールを選びます

BlenderとUEでは単位系が異なります

Blenderはメートル基準、FBXにセンチメートル基準です
スケールを1に統一することで、両ソフトウェア間でのスケールの一貫性が保たれます

④法線を整える

法線が同じ方向に揃っていないと、UE5に読み込んだ時にエラーが出ます
※後述します

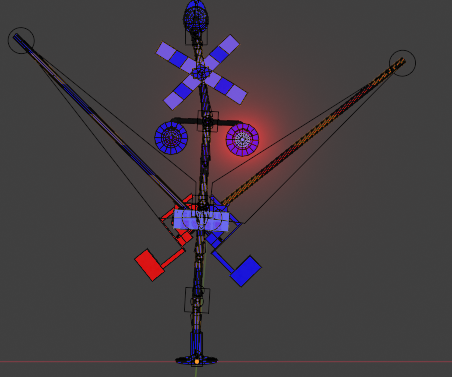

法線が揃っているかどうか確認する方法は下記の通りです

編集モードでメッシュを全選択

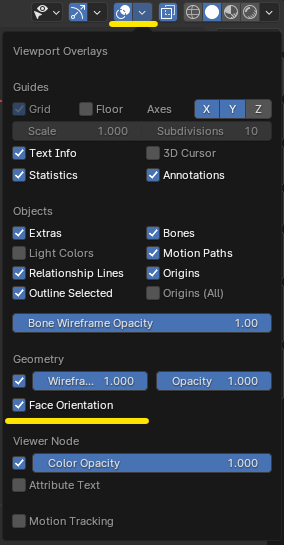

オーバーレイパネルで、FaceOrientationを✓

すると、メッシュの表面が青or赤色で表示します

青色が正解で法線が揃っている状態です

赤色が出てしまった場合は方法が2つあります

モードを編集モードにしたうえで

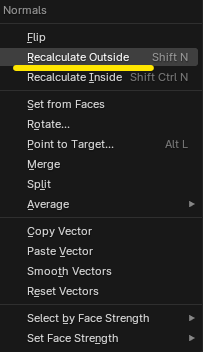

問題個所の範囲を選択⇒Alt+Nでメニューを出す⇒RecalculateOutside
メッシュを全選択⇒shift+N（法線を外側に揃える）
※①のコマンド

UE5にBlenderで作成したアニメーションを読み込む時の手順

STEP

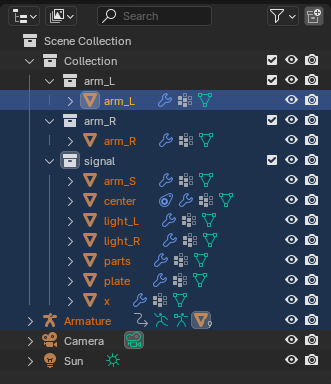

モデルデータ＆Armatureを選択

今回の事例はモデル1体をFBXで出力するので、モデルに関連するメッシュとArmatureを選択します

STEP

FBX書き出しを行う

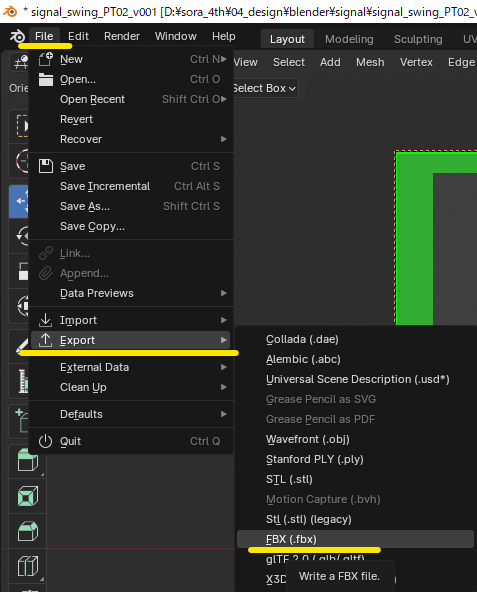

File⇒Export⇒FBX（.fbx）

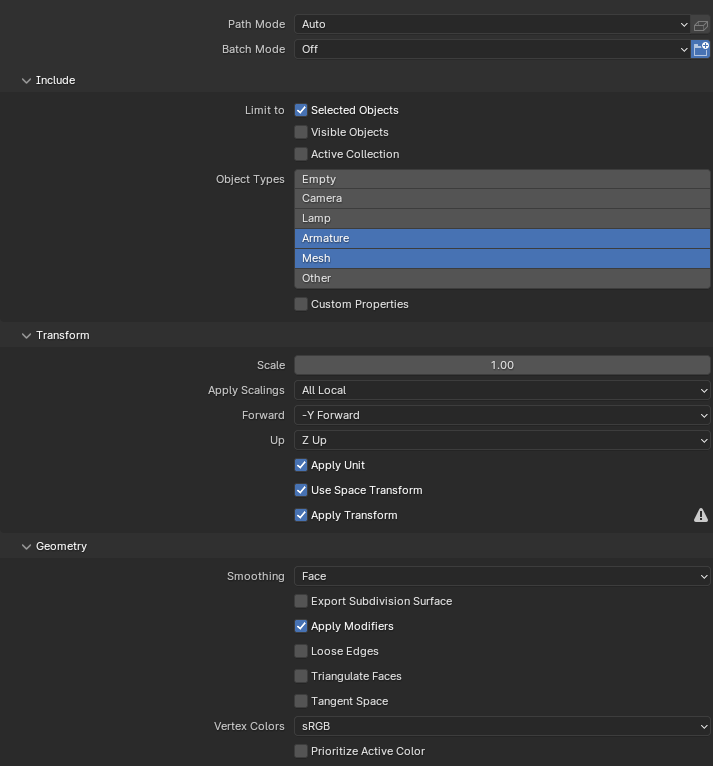

すると、FBX出力時の設定画面が表示されます

重要項目

Include
UEに読み込みたいデータだけ出力する
今回はモデル1体だけなので、ArmatureとMeshのみ
Transform
Scale=1
ApplyScalling⇒AllLocal
Forword⇒-YForward
Up⇒Zup
ApplyUnit⇒✓
UseSpaceTransform⇒✓
ApplyTransform⇒✓
Geometry
Smoothing⇒Face
ApplyModifiers⇒✓

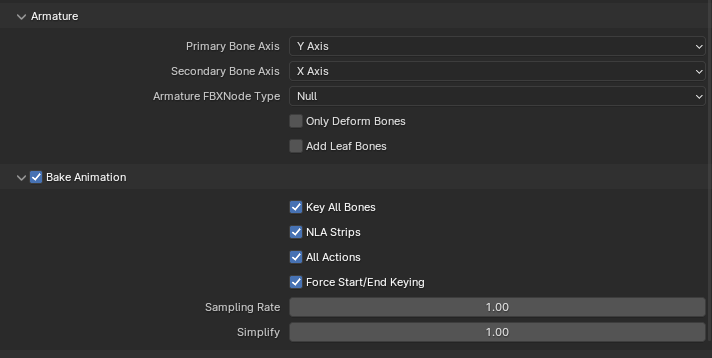

BakeAnimation⇒✓

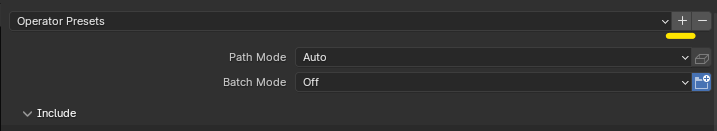

FBXの出力設定はプリセット保存しよう！

OperatorPreset横+⇒名前を付けて保存

STEP

UE5にFBXファイルを読み込む

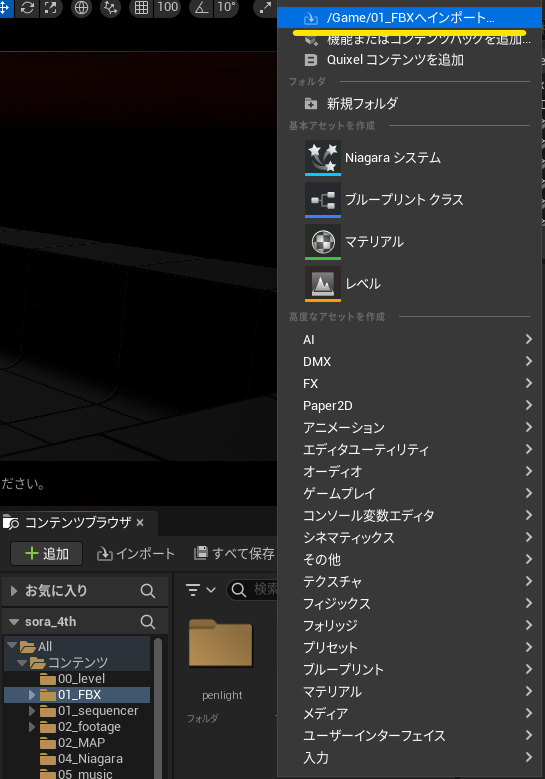

FBXファイルの読み込み：コンテンツブラウザ右クリック⇒***へインポート

ヨシコフ

コンテンツブラウザにD&Dでも読み込めます

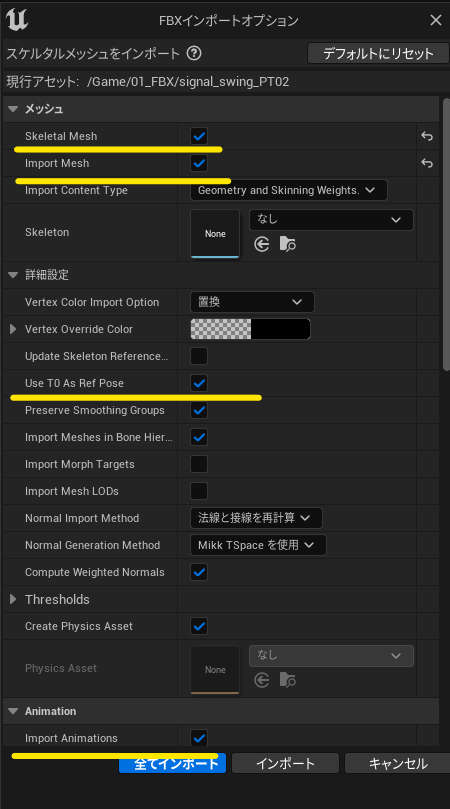

重要項目

メッシュ
SkeltalMesh✓
ImportMesh✓
詳細設定
Use T0 as ref pose⇒✓
Animation
ImportAnimation⇒✓（Blenderでアニメーションをキーフレームでつけた場合）

以上の設定で、アニメーションのついたFBXファイルを読み込める設定にはなっています

よく陥るUE読み込みエラー集

このFBXシーンにはスムージンググループ情報がありません

UEは、インポート時にFBXファイルのスムージンググループ情報を使用してモデルの表面を処理します。法線が不正確だと、この処理が正しく行えません

下記の事で解決しました

Blenderで法線の向きを揃える事
法線の向きが外側（すべて青色）ならあっています
BlenderからFBX出力設定の時に、smoothingの設定を[Face]にする事

前述[UE5に読み込む前のBlenderデータの準備]の復習となります

以下のボーンがバインドポーズに不足しています

通常、バインドポーズ（リファレンスポーズ）は、キャラクターの基本的な立ち姿勢を表します
しかし、FBXファイルによっては、このポーズ情報が正しく含まれていない場合があり、エラーとなります

UEからFBXの読み込み設定「Use T0 As Ref Pose」を✓にすることで解決します

「Use T0 As Ref Pose」を有効にすることで、アニメーションの最初のフレームをバインドポーズとして使用するため、不足しているボーン情報を補完することができます

チクチクとボーンを直すことで解決もしますが、上記の設定が速いかと思います

前述[UE5にFBXファイルを読み込む]の補足とも言えます

ボーン階層に複数のルートが見つかりました

親ボーン[Root]を、名前も親も一つだけにすることで解決します

UEでは単一ボーンを採用しています

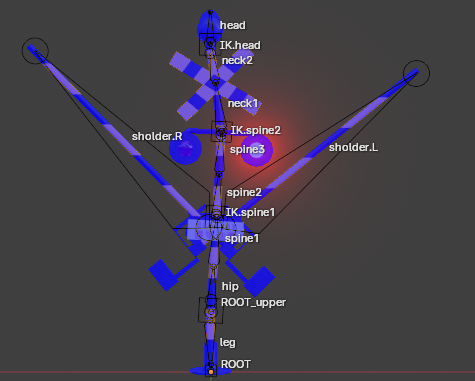

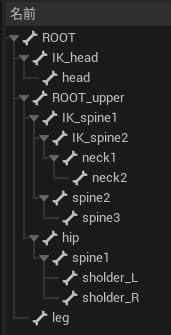

正しいRootボーンの階層
Rootを親にして、他のボーンがツリー上に繋がっている

つまり、Blenderでボーンをつけた段階で、下記の構造のままだった場合にエラーが起こります

ボーン親がいっぱいあったり
ボーン親の名前がRootじゃなかったり
Root名を使用したボーンが複数あったり

ヨシコフ

めんどかったけど整理整頓

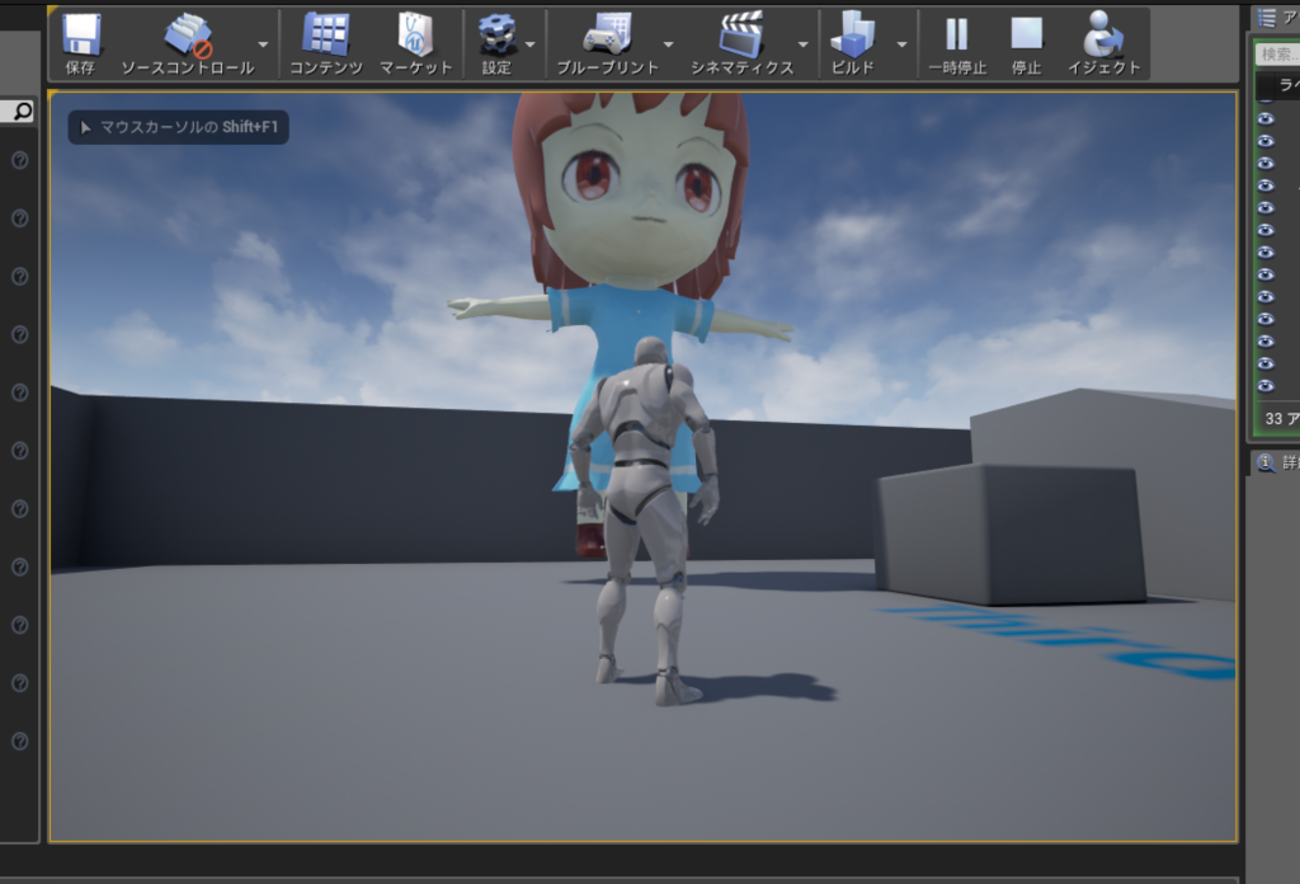

UEに読み込んだFBXデータが見えない

Blenderで作成したArmatureの名前をなんでもいいのでリネームする事で解決します

UEのバグらしく、Armatureの名前のままFBXへExportしてUEで読み込むと、1/100に縮小されてしまうそうです

ヨシコフ

私は知らずに、いつも超拡大していました

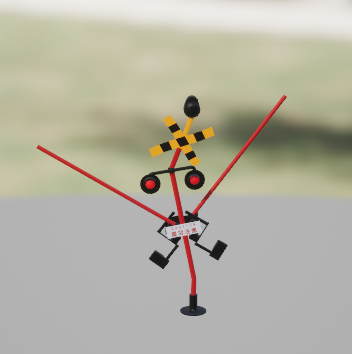

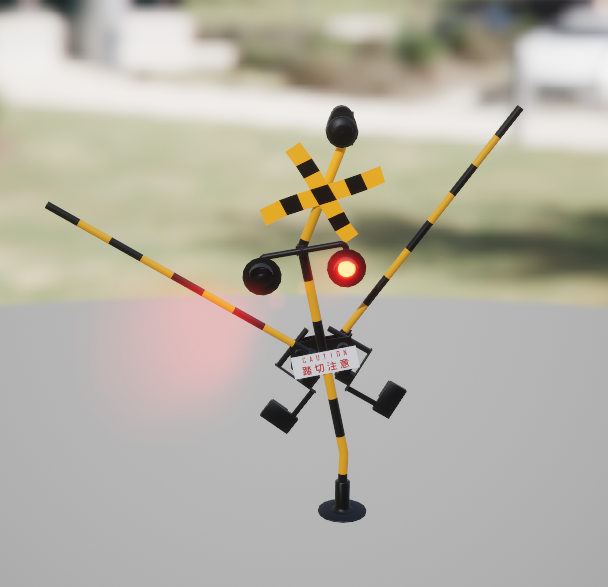

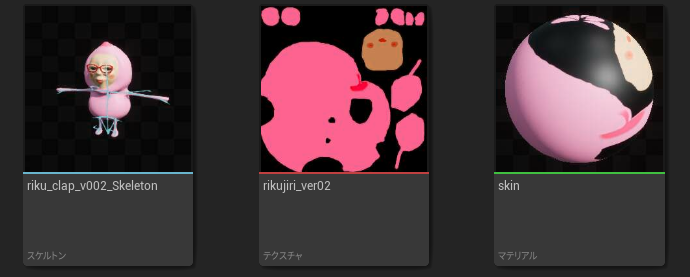

UEに読み込むと、FBXのマテリアルが正しく表示されない

UEとBlenderでマテリアルの互換性が無いので、原則的にUEで適用しなおす事となります

とはいえ、Blenderで何かしらメッシュにマテリアルを適用するようにしてください
Blenderでマテリアルを割り当てていないメッシュは、UEでマテリアル情報が無い事となり、マテリアルを適用できません
